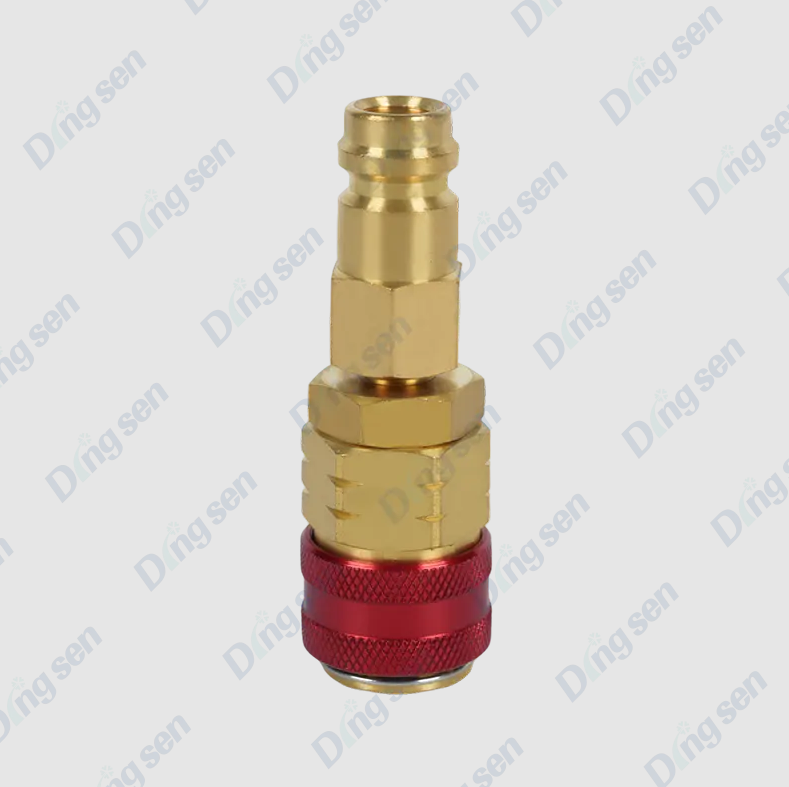

Kuinka tarkistaa, toimiiko Auton ilmastointilaitteen pikaliitin oikein?

Tarkistaaksesi, onko a pikaliitin auton ilmastointiin toimii kunnolla, tarkasta se fyysisten vaurioiden varalta, varmista, että lukituspidike on täysin paikoillaan, varmista, ettei kylmäaine vuoda, ja testaa, että liitin kiinnittyy ja vapautuu oikein . Autojen vaihtovirtajärjestelmien pikaliittimet yhdistävät ylä- ja alapuolen kylmäainelinjat kompressoriin, lauhduttimeen ja höyrystimeen ilman kierreliittimiä. Viallinen liitin voi aiheuttaa kylmäainehäviön, AC-järjestelmän vian tai – vaikeissa tapauksissa – vaarallisen korkeapaineisen kylmäaineen vapautumisen. Suurin osa tarkistuksista voidaan tehdä perustyökaluilla, kylmäainevuodon ilmaisimella ja jakotukin mittarilla, ja ne tulee tehdä aina, kun AC-järjestelmässä näkyy heikentynyt jäähdytysteho, epätavallisia ääniä tai näkyviä merkkejä öljyn saastumisesta liittimien lähellä.

Miten AC-pikaliittimet toimivat ja missä ne epäonnistuvat

Autojen AC-pikaliittimet käyttävät jousikuormitteista sisäistä venttiiliä ja ulkoista lukitusrengasta tai -pidikettä tiiviin, painemittaisen liitoksen luomiseksi kylmäainelinjojen välille. Kun urosliitin työnnetään naarasrunkoon, se painaa sisäistä Schrader-tyyppistä venttiiliä, jolloin kylmäaine pääsee virtaamaan. Lukituspidike napsahtaa uraan estääkseen vahingossa irtoamisen paineen alaisena - tyypillisesti 15–30 baaria korkealla puolella ja 2–5 baaria matalalla puolella tavallisesta R-134a- tai R-1234yf-järjestelmästä.

Yleisimmät vikakohdat ovat:

• O-renkaan tiivisteen kuluminen — sisäinen O-rengas kovettuu, halkeilee tai turpoaa ajan myötä, jolloin kylmäaine pääsee valumaan tiivisteen ohi.
• Lukituspidike vahingoittuu tai katoaa — puuttuva, taipunut tai halkeileva pidike mahdollistaa liittimen osittaisen irtoamisen järjestelmän paineen alaisena.
• Rungon halkeilu tai muodonmuutos — fyysinen isku, liiallinen kiristäminen asennuksen aikana tai pitkäkestoinen lämpökierto voi murtaa liittimen rungon.
• Sisäinen venttiilivika — juuttunut tai syöpynyt sisäinen venttiili ei ehkä avaudu kokonaan, mikä rajoittaa kylmäaineen virtausta ja heikentää vaihtovirran suorituskykyä, vaikka liitin näyttää ulkopuolelta ehjältä.
• Saastuminen — irrotetun liittimen kautta pääsevä lika, roskat tai kosteus voivat vahingoittaa venttiilin istukkaa ja O-renkaan tiivistepintoja.


Turvallisuusohjeet ennen AC-pikaliittimien tarkastamista

AC-kylmäainejärjestelmät toimivat merkittävässä paineessa ja sisältävät kemikaaleja, jotka voivat aiheuttaa paleltumia, silmävamman tai tukehtumisen, jos ne vapautetaan äkillisesti. Ennen kuin aloitat tarkastuksen tai käytännön testauksen, noudata seuraavia varotoimia:

• Käytä suojalaseja ja eristettyjä käsineitä aina, kun työskentelet paineistettujen kylmäainelinjojen lähellä.
• Älä koskaan irrota pikaliitintä, kun järjestelmä on paineistettu . Ota kylmäaine aina talteen sertifioidulla talteenottolaitteistolla ennen kuin irrotat liittimen.
• Työskentele a hyvin ilmastoitu alue . Kylmäainehöyryt ovat ilmaa raskaampia ja syrjäyttävät happea lattiatasolla.
• Anna moottorin ja AC-järjestelmän käydä jäähdytä vähintään 15-20 minuuttia käytön jälkeen ennen kuin käsittelet liittimiä kompressorin tai lauhduttimen lähellä, kun lämpötila voi ylittää 80 °C.
• Huomaa se R-1234yf on heikosti syttyvää (A2L-luokitus) . Pidä sytytyslähteet poissa työalueelta, kun tarkastat tällä kylmäaineella täytettyjä järjestelmiä.

Vaiheittainen visuaalinen ja fyysinen tarkastus

Aloita perusteellisella visuaalisella ja manuaalisella tarkastuksella ennen diagnostisten instrumenttien käyttöä. Tämä vaihe tunnistaa suurimman osan ilmeisistä liitinvioista ja kestää alle viisi minuuttia liitintä kohti.

Tarkista, onko liittimen ympärillä öljytahroja

Kylmäainejärjestelmät käyttävät PAG- tai POE-öljyä kompressorin voiteluun. Kun kylmäaine vuotaa liittimen tiivisteen ohi, se kuljettaa mukanaan kompressoriöljyä jättäen a tumma, rasvainen jäännös tai öljyinen kalvo liittimen rungon ympärillä ja lähellä olevilla letkun tai putkien pinnoilla. Pienikin kolikon kokoinen öljytahrat ovat luotettava osoitus tiivistysvirheestä. Tarkista sekä liittimen runko että 10–15 cm:n säde ympäröivästä letku- ja kannatinalueesta.

Tarkista lukitusklipsi

• Vahvista lukitusklipsi (pidätysrengas) on paikallaan ja täysin paikallaan liittimen rungon ympärillä olevaan uraansa. Oikein kiinnitetyn pidikkeen tulee istua tasaisesti tai hieman ylpeänä liittimen pinnasta – ei vinossa, osittain paikallaan tai puuttuu.
• Etsi halkeamia, muodonmuutoksia tai värimuutoksia klipissä. Muoviset pidikkeet, jotka ovat altistuneet pitkäaikaiselle kuumuudelle (yleistä kompressorin lähellä), muuttuvat hauraiksi ja voivat murtua, vaikka ne näyttävät visuaalisesti ehjiltä.
• Yritä varovasti vedä liitin irti aksiaalisesti käsin klippiä vapauttamatta. Oikein lukitun liittimen pitäisi näkyä nolla aksiaalista liikettä . Mikä tahansa havaittava raon avautuminen käsin vetovoiman vaikutuksesta osoittaa, että pidike ei tartu lukitusuraan kunnolla.

Tarkasta liittimen runko

• Tarkista koko ulkopinta halkeamia, lastuja tai valkoisia jännitysjälkiä muovisessa rungossa. Kiinnitä erityistä huomiota välittömästi lukitusuran takana olevaan alueeseen, joka kokee suurimman vetojännityksen paineistuksen aikana.
• Tarkista metalliset liittimet korroosiota, pistekuormitusta tai kierrevaurioita istumapinnoilla.
• Tarkista, että liitin on täysin istuva — Urosliitin on asetettava kohtaan, jossa lukituspidike napsahtaa paikalleen, eikä uros- ja naaraspuolisten vartalopintojen väliin jää näkyvää rakoa. Puutteellisesti asetettu liitin on hyvin yleinen syy hitaalle kylmäainehäviölle.

Kylmäainevuodon havaitsemismenetelmät

Pelkästään silmämääräinen tarkastus ei voi vahvistaa, että liitin on vuotamaton käyttöpaineessa. Varmista sinetin eheys käyttämällä yhtä tai useampaa seuraavista tunnistusmenetelmistä.

Elektroninen vuodonilmaisin

Elektroninen kylmäainevuodon ilmaisin on nopein ja herkin menetelmä liittimien vuotojen paikantamiseen. Lämmitetyt diodiilmaisimet voivat havaita niinkin alhaiset kylmäainepitoisuudet kuin 5 ppm (miljoonasosia) , selvästi alle millä tahansa muulla kuin laboratoriomenetelmällä havaittavan kynnyksen. Kun AC-järjestelmä on käynnissä ja täysin paineistettu:

• Liikuta anturia hitaasti liittimen koko kehän ympäri etäisyydellä 5-10 mm pinnasta.
• Tarkista liittimen alta – kylmäainehöyryt ovat ilmaa tiheämpiä ja kerääntyvät alimpaan kohtaan lähellä vuotolähdettä.
• Äänihälytys tai vilkkuva LED ilmaisee kylmäaineen läsnäolon. Vahvista alarm triggers at the connector body itself , ei läheisestä liittimestä tai letkun liitoksesta, ennen kuin liitin on lähde.

UV-fluoresoivan väriaineen tarkastus

Monet autojen vaihtovirtajärjestelmät on esiladattu UV-fluoresoivalla väriaineella tai väriaine voidaan ruiskuttaa väriaineruiskutussarjalla. UV-lampun (musta valo) alla vuotanut väriaine fluoresoi kirkkaan kelta-vihreänä, mikä merkitsee tarkasti vuodon paikan liittimen pinnalla. Tämä menetelmä on erityisen hyödyllinen vahvistaa, mikä liittimen tietty kohta vuotaa — O-renkaan istukka, rungon sauma tai lukituspidikealue.

Jakotukin mittarin paineen tarkkailu

Liitä jakotukin mittarisarja huoltoportteihin ja kirjaa järjestelmän paineet moottorin ollessa sammutettuna ja järjestelmän ollessa ympäristön lämpötilassa. Yleisenä referenssinä oikein toimivalle R-134a-järjestelmälle osoitteessa 21°C ympäristön lämpötila , staattisen paineen tulee olla noin 5-6 bar sekä korkealla että matalalla puolella . Jos havaittu paine on huomattavasti tämän alapuolella eikä järjestelmää ole äskettäin huollettu, kylmäainehäviö vuotavan liittimen tai muualla järjestelmässä ilmaistaan. Tarkkaile mittaria 5-10 minuuttia — laskeva painelukema vahvistaa aktiivisen vuodon.

Testataan liittimen kytkeytymistä ja vapautustoimintoa

Liitin, joka on fyysisesti ehjä, mutta ei kiinnity tai vapaudu oikein, joko ei kestä painetta tai aiheuttaa vaikeuksia huollon aikana. Testaa kytkeytymistä ja vapautustoimintoa vasta, kun järjestelmä on turvallisesti poistettu paineesta ja kylmäaine on otettu talteen.

1. Testaa sitoutumista — työnnä urosliitintä naarasvartaloon, kunnes tunnet tai kuulet selkeän napsahduksen lukitusklipsistä. Napsautuksen on oltava positiivinen ja selkeä. Pehmeä, epäselvä kiinnitys osoittaa, että pidike ei asetu uraansa, mikä tarkoittaa, että liitin ei pidä järjestelmän painetta luotettavasti.
2. Vahvista täysi istuvuus — kiinnittymisen jälkeen varmista silmämääräisesti, että urosliitos on samassa tasossa naisen vartalon kasvojen kanssa tai hieman upotettu siihen. Mikä tahansa näkyvä rako kahden liitospinnan välillä osoittaa epätäydellistä lisäystä.
3. Testaa aksiaalipitoisuutta — käytä lujaa käsin vetovoimaa aksiaalisesti liitetyn liittimen molemmille puolille. Eroamista tai liikettä ei saa tapahtua klipsien ollessa kytkettynä. Liike osoittaa kulunutta lukitusgeometriaa.
4. Testijulkaisu — käytä vapautustyökalua tai paina vapautuskielekkeitä tietylle liitintyypille suunniteltujen mukaisesti. Liittimen tulee irrota tasaisesti ja kokonaan kohtuullisella käsivoimalla. Vapautukseen vaadittava liiallinen voima voi viitata turvonneeseen O-renkaaseen, kontaminaatioon tai epämuodostuneeseen rungon poraukseen.
5. Tarkasta O-rengas purkamisen jälkeen — kun se on erotettu, tarkasta urosliittimen O-rengas kovettumisen, halkeilun, litteiden täplien tai puristusvaurioiden varalta. Terve O-rengas pitäisi olla notkea, tasaisen pyöreä ja ilman pintavikoja . Vaihda kaikki O-renkaat, jotka eivät läpäise tätä tarkastusta ennen kokoamista.

Diagnostinen yhteenveto: oireet, todennäköiset syyt ja toimet

Milloin vaihtaa AC-pikaliitin huollon sijaan

Jotkut liittimen viat voidaan korjata vaihtamalla O-rengas ja asettamalla liitin uudelleen. Toiset vaativat täyden liittimen vaihdon. Vaihda koko liitinkokoonpano – ei vain O-rengas – seuraavissa olosuhteissa:

• Mikä tahansa halkeama liittimen rungossa — halkeilevat muovi- tai metallirungot eivät pysty pitämään kylmäaineen painetta turvallisesti, ja ne on vaihdettava välittömästi.
• Kulunut tai vääntynyt lukitusura — jos pidike ei enää napsahda positiivisesti tai urosliitin liikkuu aksiaalisesti lukittuna, rungon geometria ylittää käyttörajat.
• Jatkuva vuoto O-renkaan vaihdon jälkeen — Jos uusi oikean kokoinen O-rengas edelleen vuotaa, liittimen reiän sisällä oleva tiivistepinta on vaurioitunut tai syöpynyt eikä tiivistä mitään O-rengasta vasten.
• Liittimen ikä yli 10 vuotta tai 150 000 km — Muoviset liitinrungot ja sisäiset venttiilijouset huonontuvat ajan myötä näkyvästä tilasta riippumatta. Ajoneuvoissa, joilla on paljon kilometrejä, ennakoiva vaihto suuren vaihtovirtahuollon aikana (kompressorin tai höyrystimen vaihto) on kustannustehokasta ennaltaehkäisevää huoltoa.

Asenna aina uudet O-renkaat, jotka on voideltu puhtaalla, järjestelmän kanssa yhteensopivalla PAG- tai POE-öljyllä, kun asennat AC-pikaliitintä uudelleen. Älä koskaan käytä uudelleen O-rengasta, joka on ollut järjestelmän paineen alaisena , vaikka se näyttäisi vaurioitumattomalta – aiemman istukan puristusasetus tarkoittaa, että se ei tiivisty yhtä luotettavasti kuin uusi rengas.
