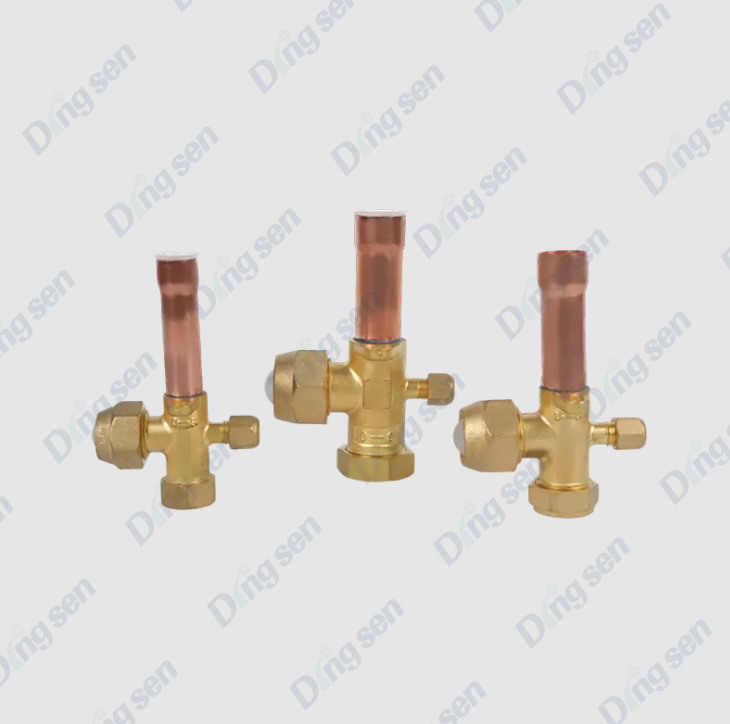

Mikä on ilmastointilaitteen kolmitieventtiili?

An ilmastointilaitteen kolmitieventtiili , joka tunnetaan myös kolmisuuntaisena suunnanvaihtoventtiilinä tai kolmitiejakoventtiilinä, on ilmastointijärjestelmän keskeinen ohjauskomponentti. Sitä käytetään kylmäaineen tai jäähdytetyn/kuuman veden virtaussuunnan vaihtamiseen putkistossa, mikä toteuttaa järjestelmän jäähdytys-, lämmitys- tai jäähdytys-/kuumaveden jakelutoiminnot.

Kolmitieventtiili koostuu tyypillisesti venttiilirungosta, venttiilin sydämestä ja toimilaitteesta. Nestepolun perusteella se voidaan jakaa suoraan läpikulkutyyppiin ja suhteelliseen jakautumistyyppiin. Nykyaikaisissa keskusilmastointi-, tuuletinpatteriyksiköissä ja lattialämmitysjärjestelmissä kolmitieventtiilejä käytetään usein yhdessä sähkötoimilaitteiden tai termostaattien kanssa automaattisen ohjauksen ja energiansäästön hallinnan saavuttamiseksi.

Mikä on an ilmastointilaitteen kolmitieventtiili ?

An ilmastointilaitteen kolmitieventtiili , joka tunnetaan myös kolmitie-jakoventtiilinä tai kolmitiesuuntaventtiilinä, käytetään pääasiassa kylmäaineen tai jäähdytetyn/kuumaveden virtaussuunnan säätämiseen ilmastointijärjestelmässä, mikä toteuttaa vaihdon jäähdytys- ja lämmitystoimintojen välillä tai jäähdytetyn/kuuman veden jakelun. Sen toimintaperiaate perustuu pääasiassa venttiilin sydämen liikkeeseen venttiilirungon sisällä nestereitin muuttamiseksi.

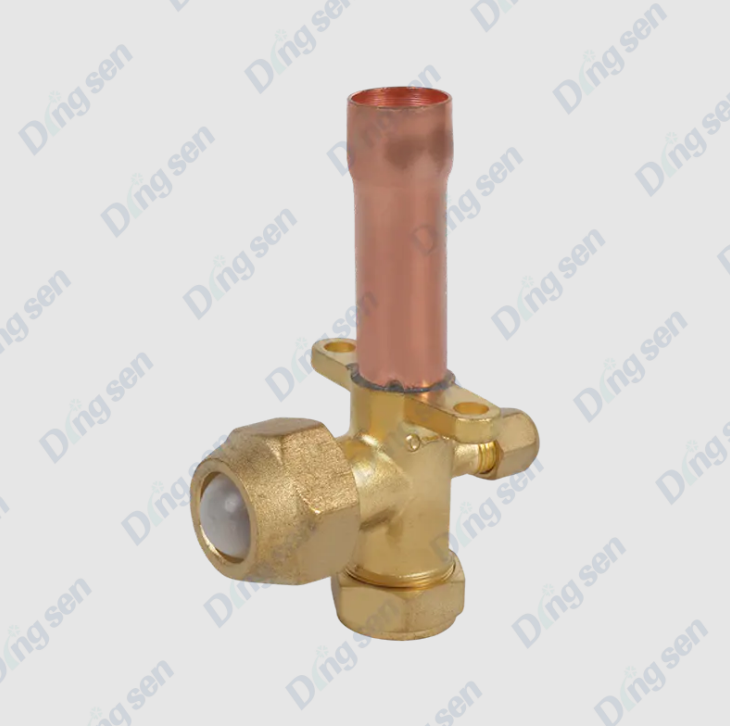

1. Rakennerakenne

Kolmitieventtiili koostuu pääasiassa seuraavista osista:

• Venttiilin runko: Valmistettu yleensä kuparista, messingistä tai ruostumattomasta teräksestä, ja siinä on kolme liitäntäporttia: yksi tulo (yleensä järjestelmän sisääntulo) ja kaksi ulostuloa (jotka johtavat vastaavasti eri piireihin tai laitteisiin).


• Venttiilin ydin: Venttiilin rungon sisällä oleva liikkuva osa, joka voi pyöriä tai liukua ja jota käytetään nesteen virtaussuunnan vaihtamiseen.


• Toimilaite: Sisältää manuaalisen käyttövivun tai sähköisen/pneumaattisen toimilaitteen, jota käytetään ohjaamaan venttiilin sydämen liikettä virtaussuunnan vaihtamiseksi.


• Tiivisteet: Esimerkiksi kumirenkaat tai polytetrafluorieteeni (PTFE) -tiivisteet varmistavat, että venttiili ei vuoda käytön aikana.



2. Toimintatilat

Kolmitieventtiilit voidaan jakaa ohjaustavan perusteella manuaalisiin ja sähköisiin tyyppeihin, joiden toimintaperiaatteissa on pieniä eroja:

(1) Manuaalinen kolmitieventtiili

Kahvaa kääntämällä venttiilin sydämen asentoa muutetaan, jolloin tuloputkessa oleva neste voi virrata toiseen kahdesta poistoaukosta tai jakautua suhteellisesti.

Venttiilin sydämessä on tyypillisesti kaksi perusrakennetta:

• L-tyypin venttiilisydän: Kytkee nesteen yhteen ulostuloon, jolloin saadaan "on/off"- tai kytkentätoiminto.


• T-tyypin venttiilisydän: Mahdollistaa samanaikaisen virtauksen molempien ulostulojen läpi jakaen virtauksen tietyn suhteen mukaan.



(2) Sähköinen kolmitieventtiili

Venttiilin sydäntä käyttää sähköinen toimilaite, ja se voi vastaanottaa lämpötilan ohjaussignaaleja tai säätimen komentoja automaattisen säädön saavuttamiseksi.

Toimilaite pyörittää venttiilin sydäntä ja muuttaa nesteen virtaussuuntaa tai jakautumissuhdetta.

Se voidaan yhdistää lämpötilan säätöjärjestelmään kuormituksen säätelyn tai energiaa säästävän ohjauksen saavuttamiseksi.

3. Nesteen jakautumisperiaate

Suora kytkentä (L-tyypin venttiilisydän): Kun venttiilin sydän kääntyy tiettyyn kulmaan, neste voi virrata vain tuloaukosta määrättyyn ulostuloon, ja toinen ulostulo on suljettu.

Suhteellinen jakautuminen (T-tyypin venttiilisydän): Venttiilin sydämen kiertokulma säätelee kahden ulostulon aukon kokoa, jolloin saavutetaan kuuman ja kylmän veden suhteellinen jakautuminen järjestelmän vakaan toiminnan varmistamiseksi.

Venttiilin sydämen asento määräytyy yleensä termostaatilla, säätimellä tai manuaalisella säädöllä, mikä mahdollistaa tarkan virtauksen säätelyn mukavan lämpötilan säätelyn ja energiansäästön saavuttamiseksi.

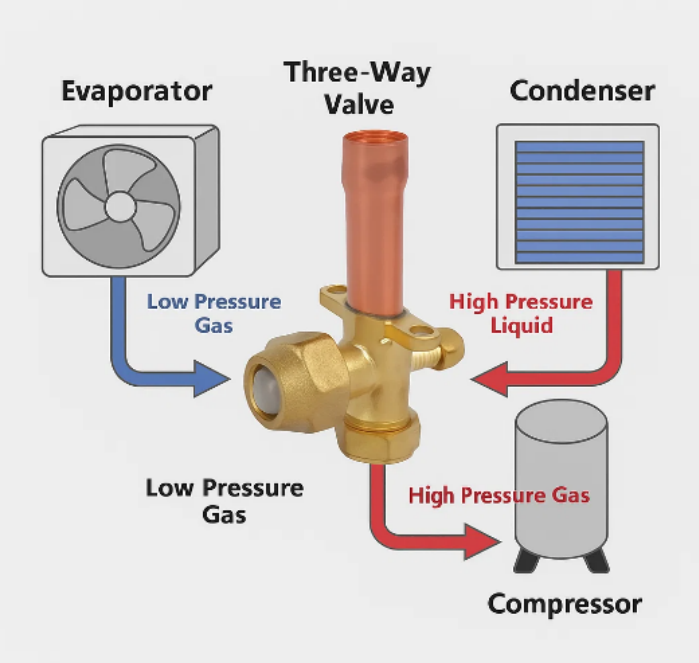

4. Toimintakaavio

Kun järjestelmä tarvitsee lämmitystä, venttiilin sydän pyörii avaamaan poistoaukon A ja sulkemaan poistoaukon B, jolloin kuumaa vettä tai kuumaa kylmäainetta pääsee virtaamaan lämmityslaitteistoon.

Kun järjestelmä tarvitsee jäähdytystä, venttiilin sydän pyörii avaamaan poistoaukon B ja sulkemaan poistoaukon A, jolloin kylmä vesi tai kylmäaine pääsee virtaamaan jäähdytyslaitteistoon.

Joissakin suhteellisessa jakelusovelluksissa venttiilin sydän voi osittain avata ulostulot A ja B kuuman ja kylmän veden sekoittumisen tai virtauksen jakautumisen saavuttamiseksi.

5. Ominaisuudet ja edut

Joustava ohjaus: Virtauksen suuntaa voidaan säätää manuaalisesti tai automaattisesti mukautumaan erilaisiin kuormitusvaatimuksiin.

Energiatehokkuus: Tarkka virtauksen ohjaus suhteellisella jakautumisella vähentää energiahukkaa.

Helppo asennus: Kompakti rakenne, voidaan liittää suoraan ilmastointijärjestelmän putkistoon.

Järjestelmän suojaus: Estää takaisinvirtauksen ja järjestelmän iskun, mikä varmistaa laitteiden vakaan toiminnan.

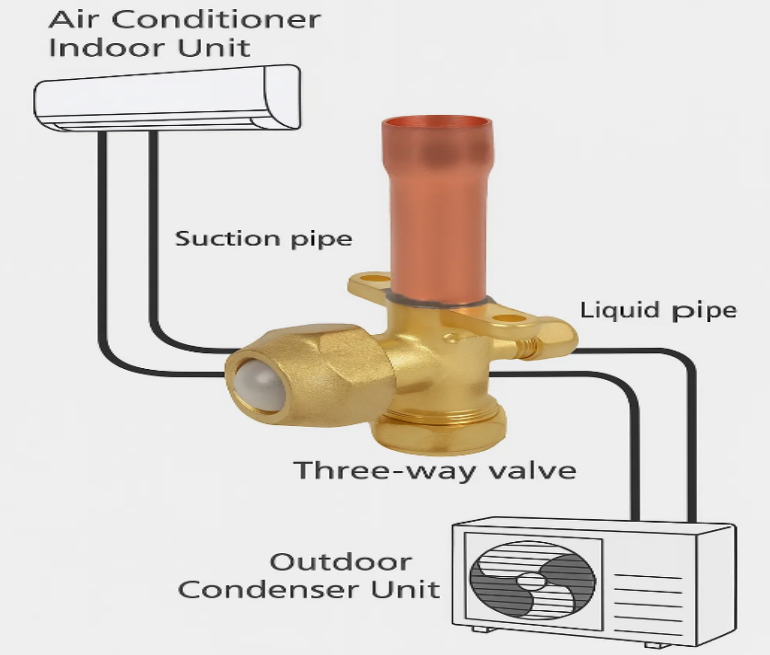

Millaisia ilmastointijärjestelmät ovat ilmastointilaitteen kolmitieventtiilis käytetään yleensä?

Ilmastoinnin kolmitieventtiilejä käytetään laajalti nykyaikaisissa ilmastointijärjestelmissä ensisijaisesti kylmäaineen tai jäähdytetyn/kuumaveden virtaussuunnan ohjaamiseen, jolloin saavutetaan jäähdytyksen/lämmityksen vaihto, virtauksen jakautuminen ja järjestelmän kuormituksen säätö. Niiden käyttöominaisuudet vaihtelevat hieman järjestelmätyypin mukaan.

1. Keski-ilmastointijärjestelmät

Käyttöskenaariot: Vesi- tai ilmastointijärjestelmät suurissa liikerakennuksissa, toimistorakennuksissa, hotelleissa, ostoskeskuksissa jne.

Toiminnot:

• Säätelee jäähdytetyn/kuuman veden virtausta eri päätelaitteisiin (kuten fan coil-yksiköihin tai ilmankäsittelykoneisiin).


• Vaihtaa veden tai kylmäaineen virtausta jäähdytys-/lämmitystilan vaihdon aikana.


• Toimii yhdessä termostaattien tai kiinteistönhallintajärjestelmien (BMS) kanssa automaattisen ohjauksen ja energiaa säästävän toiminnan saavuttamiseksi.



Edut: Se voi ohjata keskitetysti useita päätelaitteita, mikä varmistaa järjestelmän vakauden ja mukavuuden.

2. Fan Coil Unit (FCU) -liitinjärjestelmä

Sovellusskenaariot: Toimistot, kokoushuoneet, sairaalaosastot, hotellihuoneet jne.

Tehtävä:

• Ohjaa kylmän tai kuuman veden virtausta tuuletinpatteriyksikköön sisälämpötilan säätelemiseksi.
• Sähkötoimilaitteen avulla se voi automaattisesti jakaa vesivirran huonelämpötilan ohjaussignaalien perusteella.



Edut: Mahdollistaa itsenäisen lämpötilan säädön jokaisessa huoneessa tai alueella, mikä parantaa mukavuutta ja energiatehokkuutta.

3. Lattialämmitysjärjestelmä (säteilevä lattialämmitys)

Käyttöskenaariot: Asuinrakennukset, huvilat, julkiset rakennukset ja muut paikat, joissa käytetään vesipohjaista lattialämmitystä.

Tehtävä:

• Jakaa kuumaa vettä lattialämmitysputkiin eri vyöhykkeille kaavoitetun lämmityksen saavuttamiseksi.
• Yhdessä termostaatin kanssa se mahdollistaa automaattisen sisälämpötilan säädön.



Edut: Saavuttaa mukavan huonelämpötilan säädön tarkan kuuman veden virtauksen jakautumisen avulla ja säästää samalla energiaa.

4. Multi-split-ilmastointijärjestelmä (VRF/VRV)

Sovellusskenaariot: Keskikokoiset ja suuret kaupalliset kompleksit, toimistorakennukset ja muut paikat, joissa tarvitaan monijakoisia ilmastointijärjestelmiä.

Tehtävä:

• Ohjaa kylmäaineen virtausta sisäyksikköön tai lämmöntalteenottoyksikköön vaihdettaessa jäähdytys- ja lämmitystilojen välillä.
• Toimii järjestelmän ohjaimen kanssa itsenäisen lämpötilan säätelyn ja energiansäästön hallinnan saavuttamiseksi useilla vyöhykkeillä.



Edut: Varmistaa multisplit-järjestelmien tehokkaan toiminnan ja parantaa sisämukavuutta.

5. Lämpöpumppujärjestelmä

Sovellusskenaariot: Asuin- tai kaupalliset ilma-/maalämpöpumppujärjestelmät.

Tehtävä:

• Toteuttaa vaihdon lämmitys- ja jäähdytystilojen välillä ja muuttaa kylmäaineen tai veden virtaussuuntaa.
• Toimii automaattisten ohjausjärjestelmien kanssa energiatehokkuuden parantamiseksi.



Edut: Saavutetaan jäähdytyksen ja lämmityksen kierto sekä energiaa säästävä ohjaus kolmitieventtiilikytkennällä.

Mitä eroa sähköisellä kolmitieventtiilillä ja manuaalisella kolmitieventtiilillä on?

Ilmastoinnin kolmitieventtiilit voidaan jakaa ohjaustavan perusteella manuaalisiin kolmitieventtiileihin ja sähköisiin kolmitieventtiileihin. Ne eroavat toisistaan ​​huomattavasti toiminnan, sovellusskenaarioiden ja järjestelmän suorituskyvyn osalta.

1. Manuaalisen kolmitieventtiilin ominaisuudet

Yksinkertainen rakenne: Koostuu tyypillisesti venttiilirungosta ja kahvasta, ilman sähkökomponentteja.

Joustava käyttö: Sopii pieniin järjestelmiin tai skenaarioihin, joissa toistuvaa vaihtoa ei tarvita.

Edullinen ja yksinkertainen huolto: Ei vaadi virtalähdettä tai ohjaussignaalia, mikä johtaa korkeaan luotettavuuteen.

Rajoitukset: Ei voida saavuttaa kauko-ohjausta tai automaattista säätöä; säätötarkkuuteen vaikuttaa ihmisen väliintulo.

2. Sähköisen kolmitieventtiilin ominaisuudet

Automaattinen ohjaus: Sähkötoimilaitteen käyttämä se voi vastaanottaa signaaleja termostaatista tai järjestelmän ohjauksesta.

Erittäin tarkka säätö: Voi saavuttaa 0-100% suhteellisen virtauksen jakautumisen, mukautuen kuormituksen muutoksiin.

Energiansäästö ja korkea hyötysuhde: Yhdessä älykkään ohjausjärjestelmän kanssa se voi säätää veden tai kylmäaineen virtaussuuntaa todellisten tarpeiden mukaan, mikä vähentää energiankulutusta.

Asennus ja huolto: Edellyttää virransyöttöä ja säännöllistä toimilaitteen tarkastusta; huolto on monimutkaisempaa kuin manuaaliset venttiilit.

Laajat sovellukset: Soveltuu keskusilmastointijärjestelmiin, fan coil-yksiköihin, multi-split-järjestelmiin, lattialämmitysjärjestelmiin ja muihin automaattista säätöä vaativiin skenaarioihin.

Mitä parametreja tulee ottaa huomioon valittaessa kolmitieventtiiliä?

1. Venttiilin nimellishalkaisija: Venttiilin nimellishalkaisija on perusparametri kolmitieventtiiliä valittaessa, sillä se määrittää venttiilin ja putkiston yhteensopivuuden. Liian pieni halkaisija johtaa liialliseen virtausvastukseen, mikä vaikuttaa järjestelmän paineeseen ja päätelaitteiden vedensyöttö- tai jäähdytyskapasiteettiin; liian suuri halkaisija lisää kustannuksia ja lisää tilankäyttöä ja voi johtaa virheelliseen virtauksen säätelyyn. Yleensä sopiva venttiilin nimellishalkaisija on valittava järjestelmän suunnittelun virtausnopeuden ja putken halkaisijan perusteella järjestelmän sujuvan toiminnan varmistamiseksi.

2. Virtausominaisuudet ja Cv-arvo: Kolmitieventtiilin virtauskapasiteetti ilmaistaan yleensä sen Cv-arvolla, joka on virtausnopeus yksikköpainetta kohti. Cv-arvon oikea valinta varmistaa, että venttiilin aukko vastaa järjestelmän virtausnopeutta, jolloin saavutetaan tarkka ohjaus. Suhteellisissa ohjausventtiileissä (kuten T-tyypin venttiileissä) virtauskäyrän tulee olla mahdollisimman vakaa kuuman ja kylmän veden tai kylmäaineen tasaisen jakautumisen varmistamiseksi, jotta vältetään lämpötilan vaihtelut tai epävakaus järjestelmässä.

3. Venttiilin materiaali: Venttiilin materiaali vaikuttaa suoraan sen korroosionkestävyyteen, paineenkestoon ja käyttöikään. Yleisiä venttiilirungon materiaaleja ovat kupari, messinki, ruostumaton teräs ja muovit (kuten PVC tai PP). Kupari- tai messinkiventtiilejä käytetään yleisesti vesijärjestelmissä, kun taas ruostumattomasta teräksestä valmistetut venttiilit sopivat järjestelmiin, joissa on korkeat korroosionkestävyysvaatimukset tai kemialliset aineet. Muoviventtiilit sopivat matalalämpöisiin tai pieniin vesijärjestelmiin. Materiaalin valinnan tulee perustua materiaalityypin, lämpötilan ja järjestelmävaatimusten kohtuulliseen yhteensopivuuteen.

4. Paineluokitus: Kolmitieventtiilin paineluokitus viittaa maksimikäyttöpaineeseen, jonka venttiili voi kestää. Kun valitset, varmista, että venttiilin nimellispaine on korkeampi kuin järjestelmän suurin käyttöpaine vuotojen tai vaurioiden välttämiseksi. Korkeapaineisissa jäähdytysjärjestelmissä tai teollisuuden ilmastointijärjestelmissä tulee valita korkeapaineiset venttiilit pitkän aikavälin turvallisen toiminnan varmistamiseksi.

5. Valvontamenetelmä: Kolmitieventtiilejä voidaan ohjata manuaalisesti tai sähköisesti. Manuaaliset venttiilit sopivat pieniin järjestelmiin tai skenaarioihin, joissa toistuvia säätöjä ei tarvita; ne ovat yksinkertaisia ​​käyttää ja edullisia. Toimilaitteella toimivat sähköventtiilit mahdollistavat kauko-ohjauksen ja automaattisen säädön. Ne soveltuvat keskusilmastointiin, fan coil-yksiköihin, multi-split-järjestelmiin ja lattialämmitysjärjestelmiin, ja niitä voidaan käyttää termostaattien tai kiinteistönhallintajärjestelmien kanssa järjestelmän mukavuuden ja energiatehokkuuden parantamiseksi.

Varotoimet kolmitieventtiilien asennuksessa

1. Vahvista venttiilin malli ja tekniset tiedot: Varmista ennen asennusta huolellisesti, että kolmitieventtiilin malli, halkaisija, venttiilin ydintyyppi, materiaali ja ohjausmenetelmä vastaavat järjestelmän suunnitteluvaatimuksia. Väärät mallit tai halkaisijat voivat johtaa riittämättömään virtaukseen, lisääntyneeseen järjestelmän painehäviöön tai epäonnistumiseen vaaditun virtaussuunnan saavuttamisessa.

2. Tarkista venttiilin eheys: Tarkista ennen asennusta venttiili naarmujen, halkeamien, vaurioituneiden tiivisteiden tai kuljetuksen aikana aiheutuneiden venttiilin ytimen jumiutumien varalta. Vaihda tai korjaa kaikki poikkeavuudet välittömästi estääksesi vuodot tai toimintahäiriöt järjestelmän käytön aikana.

3. Pidä putkistot puhtaina: Puhdista putket hitsauskuonasta, epäpuhtauksista, öljystä jne. ennen asennusta, jotta venttiiliin ei pääse vieraita esineitä, jotka eivät aiheuta venttiilin ytimen tukkeutumista tai huonoa tiivistystä. Kylmä- tai kuumavesijärjestelmässä putket tulee puhdistaa ennen venttiilin asennusta.

4. Asennussuunta- ja virtaussuuntamerkinnät: Kolmitieventtiileissä on yleensä selkeät virtaussuuntamerkinnät (nuolet tai "A/B" ulostulomerkinnät). Asennuksen aikana venttiili on asennettava oikein suunnitellun virtaussuunnan mukaisesti. Väärä asennussuunta voi aiheuttaa venttiilien toimintahäiriöitä, epäonnistua kytkeytymään tai jakamaan virtausta kunnolla ja jopa vahingoittaa venttiilin sydäntä ja tiivisteitä.

5. Varmista venttiilin koaksiaalisuus putkilinjan kanssa: Varmista asennuksen aikana, että venttiilin akseli on linjassa putkilinjan kanssa, jotta venttiilin runkoon ei kohdistu epätasaista rasitusta. Virheellinen kohdistus tai pakotettu liitäntä voi vaurioittaa venttiilin tiivisteitä, aiheuttaa venttiilin ytimen tukkeutumisen tai vuotoja liitännässä.

6. Rajapinnan tiivistys ja kiristys: Kierreliitännät: Käytä tiivisteteippiä tai tiivisteainetta välttääksesi liiallinen kiristäminen ja venttiilirungon muodonmuutos. Laipalliset liitännät: Kiristä pultit tasaisesti jännityksen keskittymisen ja vuotojen estämiseksi. Hitsatut liitännät: Kiinnitä huomiota hitsauksen lämpötilaan ja sijaintiin, jotta hitsauskuonaa ei pääse venttiiliin.

7. Vältä suoraa stressiä tai tärinää: Vältä asennuksen jälkeen suoraa putkilinjan jännitystä tai tärinää venttiilin runkoon. Käytä tukia tai putkikiinnittimiä vähentääksesi jännitystä ja pidentääksesi venttiilin käyttöikää.

8. Sähköliitännät sähköisille kolmitieventtiileille: Sähköisten kolmitieventtiileiden johdot tulee liittää oikein ohjekirjan mukaisesti varmistaen hyvän ohjaussignaalin, virtalähteen jännitteen ja maadoituksen. Tarkista asennuksen jälkeen toimilaitteen toiminta varmistaaksesi, että se toimii oikein. Vältä johdotusvirheet, jotka voivat estää venttiilin automaattisen säätämisen.

9. Asennuspaikka ja huoltotila: Kolmitieventtiili tulee asentaa paikkaan, joka helpottaa käyttöä, tarkastusta ja huoltoa. Varmista, että venttiilin varsi tai toimilaite voi toimia vapaasti ja jättää riittävästi tilaa tulevaa huoltoa tai vaihtoa varten.

10. Järjestelmän käyttöönotto asennuksen jälkeen: Suorita asennuksen jälkeen venttiilin manuaalinen tai sähköinen koekäyttö tarkistaaksesi sen kytkennän, virtauksen jakautumisen ja tiivistyksen. Jos havaitset poikkeavuuksia, säädä tai vaihda venttiili välittömästi varmistaaksesi turvallisen ja vakaan toiminnan järjestelmän käynnistyksen jälkeen.

The ilmastointilaitteen kolmitieventtiili on keskeinen ohjauskomponentti ilmastointijärjestelmissä, jota käytetään ensisijaisesti kylmäaineen tai jäähdytetyn/kuuman veden virtauksen säätelyyn, jäähdytyksen ja lämmityksen välillä vaihtamiseen sekä jäähdytetyn/kuuman veden jakeluun. Se muuttaa nesteen reittiä venttiilin sydämen liikkeen kautta ja sitä voidaan käyttää manuaalisesti tai automaattisesti sähkötoimilaitteella. Kolmitieventtiilejä käytetään laajalti keskusilmastointi-, puhallinkonvektoriyksiköissä, lattialämmityksessä, multisplit-järjestelmissä ja lämpöpumppujärjestelmissä, mikä parantaa järjestelmän mukavuutta, energiatehokkuutta ja toiminnan vakautta. Oikea valinta, oikea asennus ja säännöllinen huolto ovat ratkaisevan tärkeitä kolmitieventtiilin pitkän aikavälin luotettavan toiminnan varmistamiseksi.
